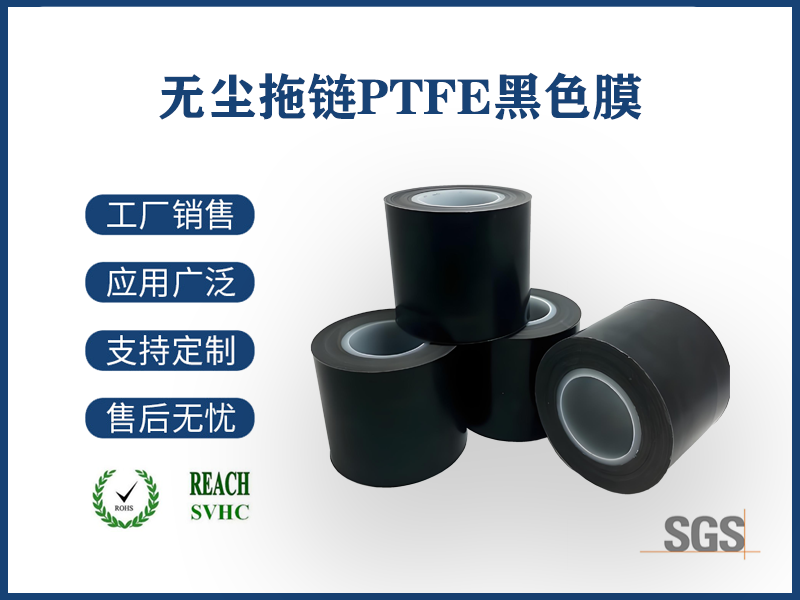

無塵拖鏈電纜中使用的?PTFE護套膜?是一種專為超潔凈環境設計的高性能材料，其核心功能是?抑制顆粒釋放、抵抗化學腐蝕?，同時滿足拖鏈反復運動中的機械強度要求。以下是針對PTFE護套膜的詳細解析：
?1. PTFE護套膜的核心優勢?
| ?顆粒釋放? | 極低（Class 1潔凈室兼容，顆粒數≤10個/m3@0.1μm） | 需添加劑潤滑，可能釋放微量顆粒 |
| ?耐化學性? | 耐受強酸、強堿、有機溶劑、等離子體 | 僅耐弱化學腐蝕（如PUR抗油污） |
| ?溫度范圍? | -200°C至+260°C（短期可耐300°C） | -30°C至+90°C（PVC易脆化） |
| ?摩擦系數? | 0.05~0.1（自潤滑，無需額外潤滑劑） | 0.3~0.5（需添加硅油降低摩擦） |
| ?表面特性? | 不粘性表面，灰塵難以附著 | 易吸附顆粒，需定期清潔 |
?2. PTFE護套膜的結構設計?
?（1）復合護套結構?
?外層?：PTFE薄膜（厚度0.05~0.2mm）提供潔凈屏障。
?中間層?：芳綸纖維或玻璃纖維編織網，增強抗拉強度（抗拉力≥200N/mm2）。
?內層?：柔性材料（如發泡硅膠或TPE），補償PTFE的剛性，提升彎曲性能。
?（2）純PTFE護套?
?適用場景?：真空或超高溫環境（如半導體真空腔體）。
?限制?：需搭配超細絞合導體（導體直徑≤0.08mm）和螺旋填充結構，避免護套開裂。
?3. 關鍵應用場景?
?半導體制造?：
光刻機、蝕刻機中的拖鏈電纜，需在Class 1潔凈室中運行。
案例：ASML光刻機采用PTFE護套電纜，避免晶圓污染。
?醫療設備?：
手術機器人電纜需耐受高頻次過氧化氫消毒，PTFE護套無化學降解風險。
?鋰電生產?：
電極涂布機在NMP溶劑環境中，PTFE護套耐腐蝕性遠優于PUR。
?4. 設計挑戰與解決方案?
| ?柔韌性不足? | 采用多段式PTFE膜拼接設計，配合波紋狀護套表面。 |
| ?護套與導體粘附差? | 內層涂覆PTFE與硅膠的過渡層（化學鍵合工藝）。 |
| ?成本高昂? | 局部使用PTFE護套（僅暴露在腐蝕/潔凈區域）。 |
| ?安裝彎曲半徑大? | 最小彎曲半徑≥8×D（電纜直徑），需優化走線路徑。 |
?5. 認證與測試標準?
?潔凈度?：
ISO 14644-1（顆粒計數）、VDI 2083（潔凈室兼容性）。
?化學耐受性?：
SEMI F72（半導體設備化學暴露測試）。
?真空兼容性?：
ASTM E595（總質量損失TML≤0.5%，CVCM≤0.01%）。
?機械壽命?：
拖鏈測試標準：≥500萬次循環（igus Chainflex CFSPECIAL系列）。
?6. 選型建議?
?Class 1-3級潔凈室?：
全PTFE護套+PTFE繞包層（如HELUKABEL FD-893系列）。?Class 5-6級潔凈室?：
PTFE護套+PUR內層復合結構（igus CFSPECIAL.275）。?強腐蝕環境?：
雙層PTFE護套（外層耐腐蝕，內層抗機械應力）。
?總結?
PTFE護套膜是?超潔凈、高腐蝕、極端溫度場景?下拖鏈電纜的終極解決方案，其近乎零顆粒釋放和化學惰性使其在半導體、醫療及新能源領域不可替代。盡管成本是傳統護套的3~5倍，但在避免停機污染、提升設備壽命方面具有顯著價值。選型時需重點關注?潔凈等級認證?和?機械壽命測試數據?，并結合實際工況定制復合結構以平衡性能與成本。
